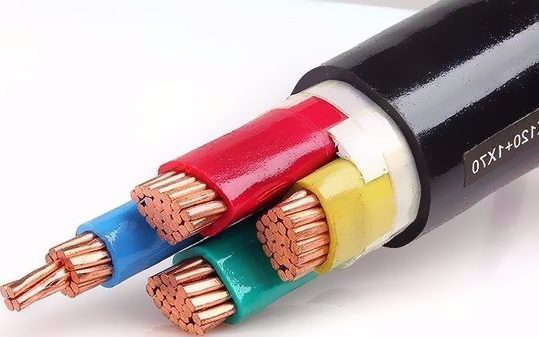

電力電纜一般由線芯、絕緣層和維護層三部分組成。線芯用于導電；絕緣層是將線芯導體與維護層絕緣阻隔，避免漏電；維護層用于避免電纜絕緣層受傷、受潮，并避免液體絕緣物（絕緣油）外流。
線芯

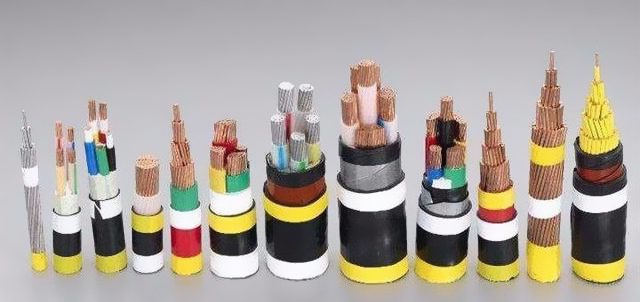

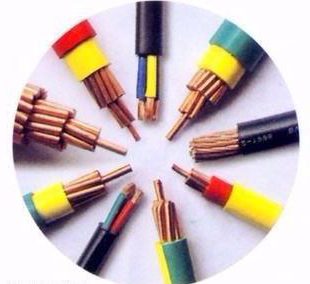

電纜線芯有銅芯和鋁芯兩種。線芯截面形狀有圓形、半圓形和扇形三種。三芯和四芯低壓電纜多用扇形線芯。依據電纜的不同種類和標準，線芯能夠制成單股實體，也能夠制成絞合線芯。絞合線芯由圓單線和成型單線絞合而成。
各種絕緣結構的特色
（1）油紙絕緣電纜首要分粘性浸漬紙絕緣和不滴流兩種，一般用在3-35KV體系中。
1）黏性浸漬紙絕緣電纜：結構簡略、制作便利、價格低、易于裝置和維護、壽數長；不宜做高落差敷設，絕緣油易流動
2）不滴流浸漬紙絕緣電纜；本錢較粘性紙絕緣略高，作業壽數更長，可做高落差敷設。
（2）塑料絕緣電纜常見的有聚氯乙烯、聚乙烯和交聯聚乙烯等電纜。
1）聚氯乙烯絕緣電纜
裝置工藝簡略、敷設維護便利，能適應于高落差敷設，具有非燃性；作業溫度凹凸對其機械功能有顯著影響。一般用在6KV及以下體系中。
2）聚乙烯絕緣電纜
能適用于高落差敷設，工藝功能好、易于加工，但易延燃、受熱易變形、易發作應力龜裂。較少運用。
3）交聯聚乙烯電纜
交聯聚乙烯電纜容許溫升較高，故答應載流量較大，耐熱功能好，適用于高落差敷設，裝置維護簡潔，抗電暈、游離放電功能差。交聯聚乙烯電纜現在已得到越來越廣泛應用，適用于各種電壓。
（3）橡膠絕緣電纜
橡膠絕緣電纜柔軟性好，易曲折，具有彈性，適合屢次拆裝的線路，但耐電暈、耐臭氧、耐熱、耐油的功能較差，因而只能做低壓電纜運用。
維護層結構

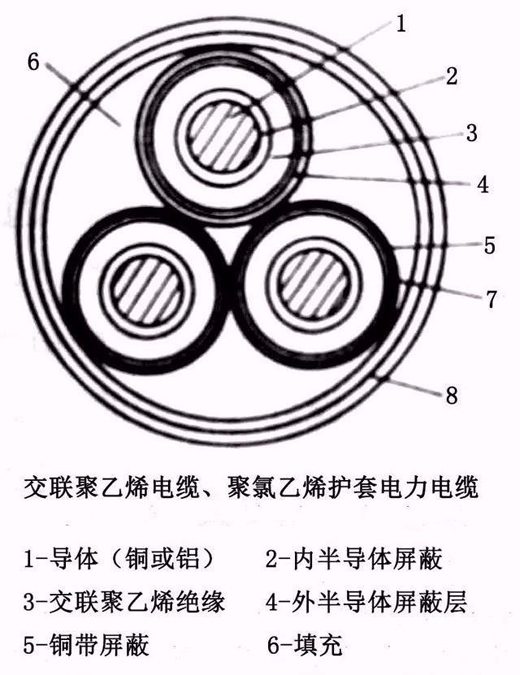

為了避免機械損害、電化學腐蝕和潮氣侵入，電力電纜的纜芯和絕緣層有緊密的維護層?，F以交聯聚乙烯絕緣、聚氯乙烯護套電力電纜為例闡明電力電纜的維護層結構。
由圖知，導體1外面掩蓋一層半導體屏蔽層，稱為內半導體屏蔽層，用于避免導體電場對交聯聚乙烯絕緣3的長時間效果形成的電場分化和腐蝕。在交聯聚乙烯絕緣3之外也掩蓋一層半導體屏蔽，稱為外半導體屏蔽層4。
在外半導體屏蔽層之外尚有一層銅帶屏蔽5，他們的效果都是削弱外電場對交聯聚乙烯的效果，以保證絕緣功能杰出。銅帶屏蔽還作為電纜維護接地的焊接點之用。在銅帶屏蔽之外，三根線芯之間填有填充物，最外層是三相統包鋼包帶和聚氯乙烯外維護套。
